Chi tiết sản phẩm
  • Ống Thép Luồn Dây Điện Ren IMC Phi 21 - IMCVN12
  • Giá bán: Liên hệ
  • Mã số: IMCVN12
  • Lượt xem: 2507
  • Số lượng:

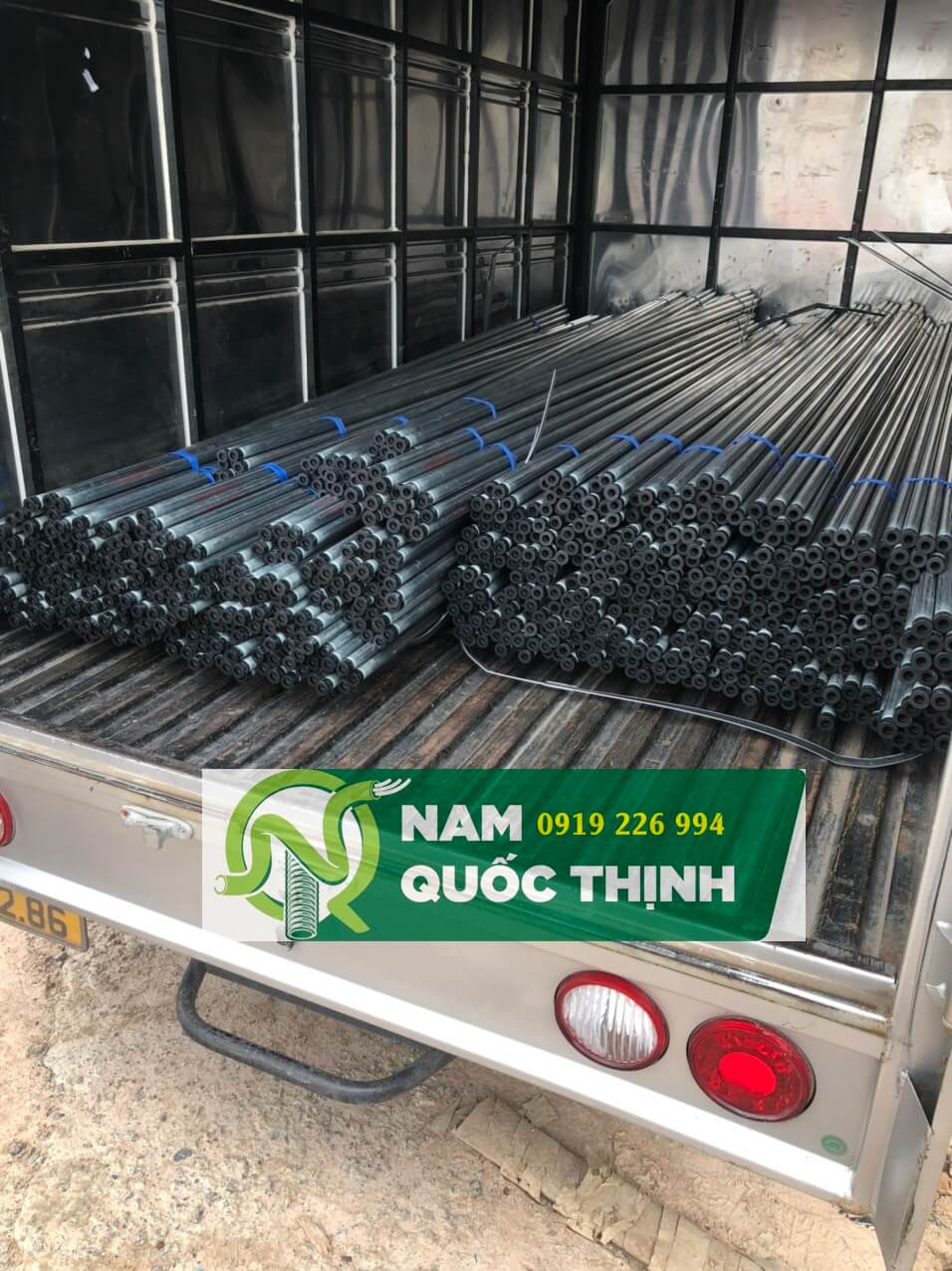

  • Ống thép luồn dây điện ren IMC phi 21 (1/2”) Nam Quốc Thịnh - Intermediate Metal Conduit 1/2" Nam Quoc Thinh là một sản phẩm bằng thép mạ kẽm loại dày chất lượng cao dùng để luồn dây điện được khách hàng sử dụng tại nhà máy

    Bảng quy cách ống thép luồn dây điện ren imc

    Bảng quy cách ống thép luồn dây điện ren IMC

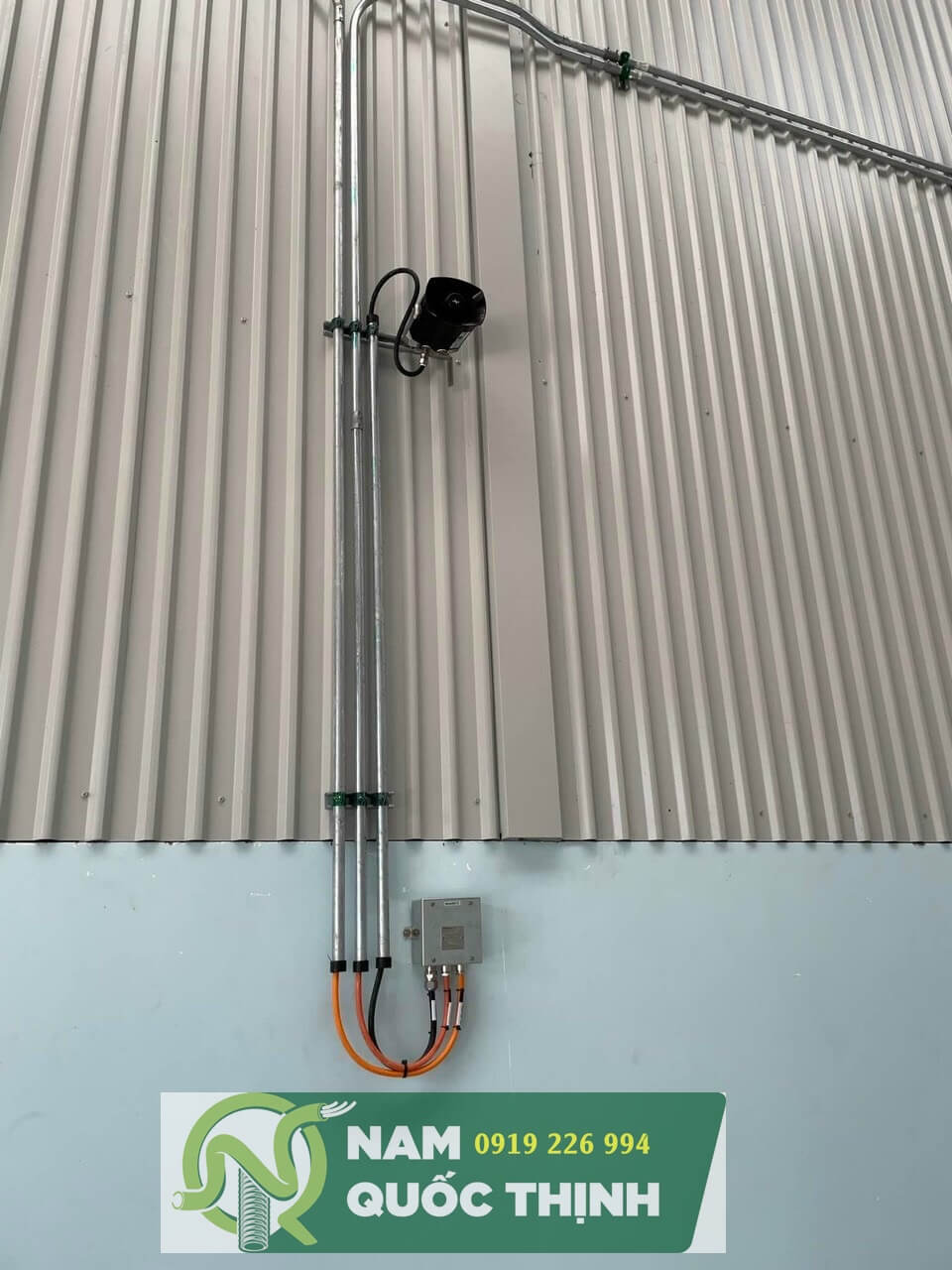

Ống thép luồn dây điện ren IMC phi 21 thương hiệu Nam Quốc Thịnh là loại ống thép chuyên dùng lắp đặt hệ thống điện cho công trình, nhà

 xưởng hay tầng hầm. Ống có khả năng chống cháy nổ, chống va đập và chống thấm nước hiệu quả

 Ống thường được sử dụng để đi âm tường hay đi nổi trên trần nhà rất hiệu quả đường kính

 ngoài là 20.7mm cho khả năng luồn điện vừa phải và dễ dàng được uốn cong, tạo điểm nhấn trong các phong cách trang trí không gian bằng ống thép luồn dây điện

Ống thép luồn dây điện ren imc và phụ kiện

Ống thép luồn dây điện ren IMC và Phụ kiện

Ống Thép Luồn Dây Điện Ren IMC Phi 21 - Nam Quốc Thịnh Sản Xuất

Sản phẩm hiện đang được Nam Quốc Thịnh sản xuất và phân phối trên thị trường với các kích thước

từ ½” đến 2”,Size ½ inch, đây là loại ống thép IMC kích thước nhỏ nhất và

được phổ biến trên thị trường trong các hệ thống điện vừa và nhỏ, đòi hỏi tính thẩm mĩ

Ống thép luồn dây điện ren imc phi 21

Ống thép luồn dây điện ren IMC phi 21 Nam Quốc Thịnh

Ngoài ra, ống thép luồn dây điện IMC ½” có độ dày thành ống là 1.79mm nên có độ cứng, chắc chắn, chống va đập tốt và có thể ren răng được.

Ống được ren sẵn hai đầu theo tiêu chuẩn ren ANSI /ASME B.1.20.1–1983 kèm theo một khớp nối

Chính vì đặc điểm này mà ống IMC có thể kết nối dễ dàng với các loại phụ kiện ren thông qua các bước ren

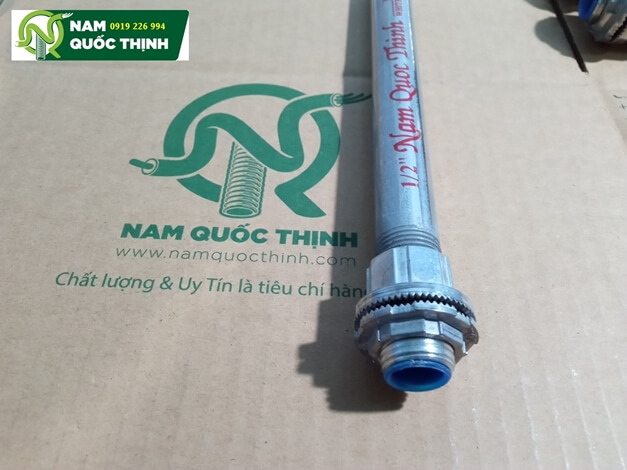

Đầu nối ống thép luồn dây điện IMC vào box

Đầu nối ống thép luồn dây điện IMC vào box

Ống thép luồn dây điện IMC ½” NQT được làm bằng vật liệu thép mạ kẽm và thép xi

kẽm nhúng nóng, được phủ 1 lớp chống ăn mòn ở bên trong ống để giúp gia tăng tuổi thọ

của ống sản xuất theo tiêu chuẩn UL1242 — USA và đạt chứng nhận Quatest 3 nên được nhiều nhà thầu tin dùng và đáng giá rất cao.

Đầu Nối Ống Thép Luồn Dây Điện Ren IMC Phi 21 Vào Box

Water Tight Hubs For Conduit IMC 1/2” là tên gọi tiếng anh để định nghĩa đầu nối ống luồn

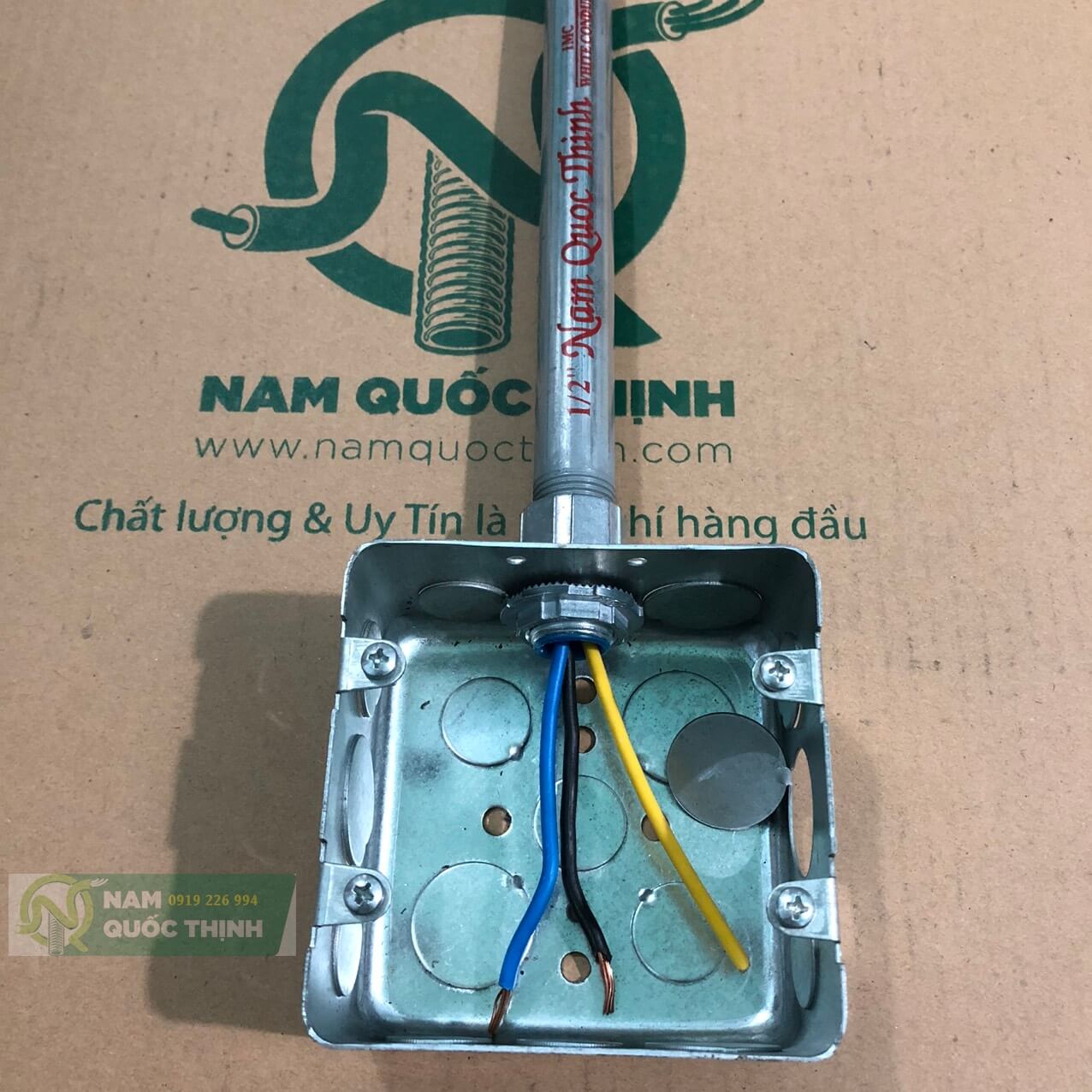

Đầu nối ống gi IMC 1/2

Đầu nối ống gi IMC 1/2" vào hộp box thép vuông âm tường 100x100

dây điện ren IMC 1/2” được kết nối với ống thép tráng kẽm IMC với hộp thép âm tường

vuông,box thép bát giác âm tường,hộp công tắc nổi hợp kim nhôm đầu nối ống IMC đầu vào máng cáp sơn tĩnh điện,máng cáp

mạ kẽm nhúng nóng kích thước lỗ tròn phi 21 lắp được với đầu nối ống thép IMC ren ngoài

Cấu tạo bằng hợp kim nhôm chất lượng cao có ren cao su và phần bên ngoài siết chắt bên trong hộp box điện hoặc thiết bị khác sẽ làm phần ống điện chắc chắn hơn không bị di chuyển

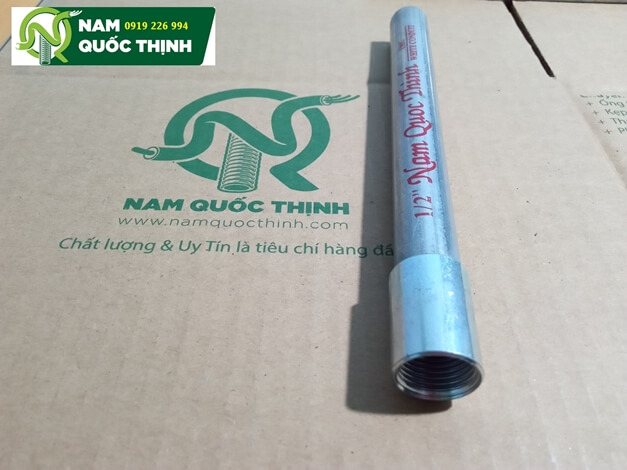

Khớp Nối Ống Thép Luồn Dây Điện Ren IMC Phi 21

Khớp nối ống sắt tráng kẽm luồn dây điện IMC phi 21

Khớp nối ống sắt tráng kẽm luồn dây điện IMC phi 21

 Khớp nối ống thép ren IMC phi 21 (1/2”) inch làm điểm nối giữa 2 ống thép mạ

 kẽm luồn dây điện ren với nhau có bước ren hệ UL bên trong lắp vừa với ren ngoài của

 ống sắt luồn dây điện IMC cấu tạo dễ dàng lắp đặt và thao ra cho việc di chuyển từ điểm này sang điểm khác đều phù hợp, coupling conduit IMC có thể phù

hợp với tiêu chuẩn UL1242 và RSC của Mỹ trong việc lắp ống luồn dây điện có ren bằng thép

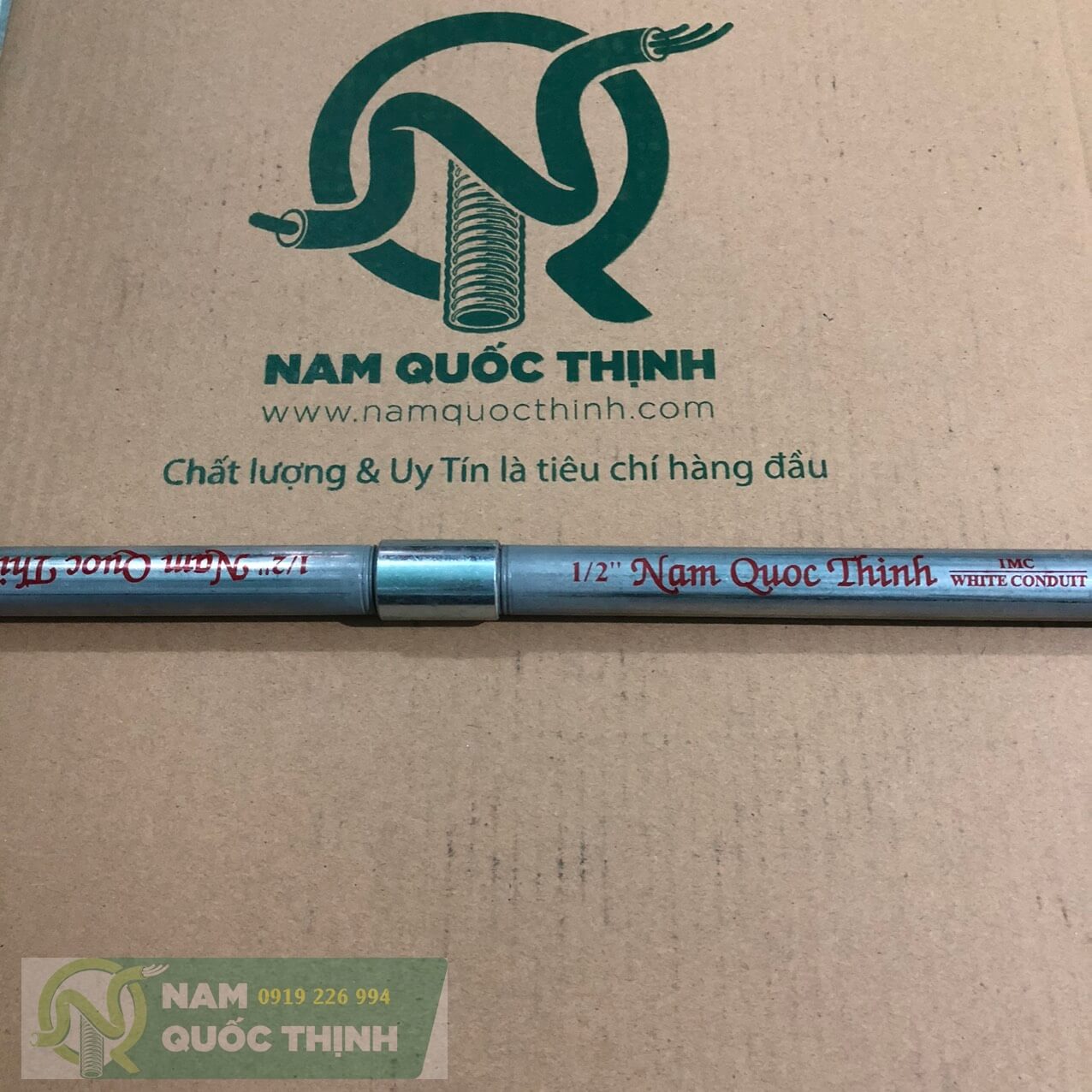

Khớp nối 2 ống luồn điện ren imc 1/2

Khớp nối 2 ống luồn điện ren imc 1/2"

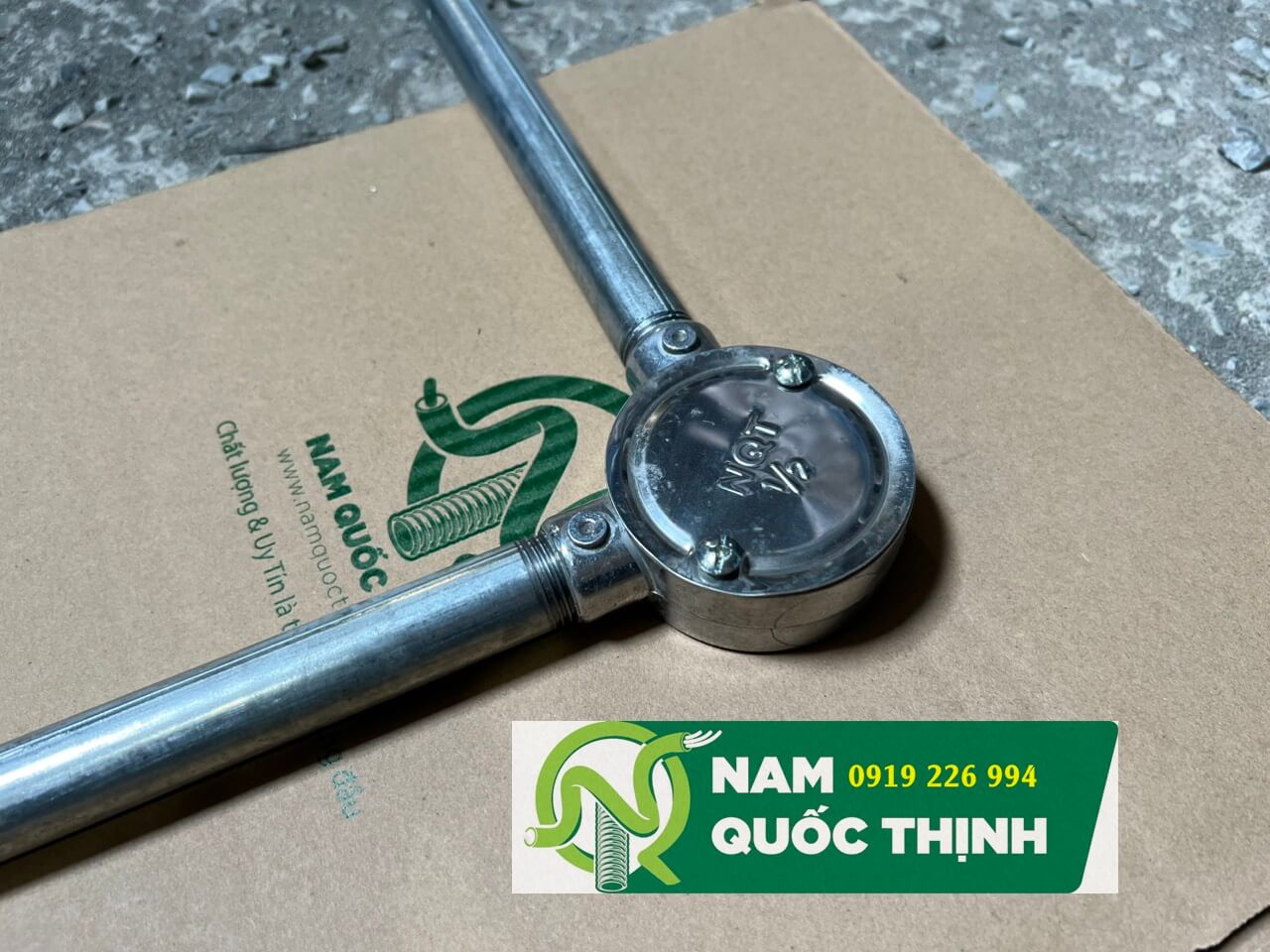

Hộp Nối 2 Ngã Thẳng Ống Thép Luồn Dây Điện Ren IMC Phi 21

 Circular Surface Box 2 Straight Outlets For Conduit Steel IMC 1/2” là box kết nối 2 điểm từ điểm

 A sang điểm B qua điểm chính giữa khoảng cách kết nối dây cáp điện nắp hộp bên trên có

2 vít siết chắt hoặc tháo nắp ra khi chung ta cần đấu nối hoặc sửa chữa theo mong muốn đường thẳng song song qua hộp 2 ngã thẳng nối ống thép luồn dây điện loại ren IMC phi 21 thật dễ dàng

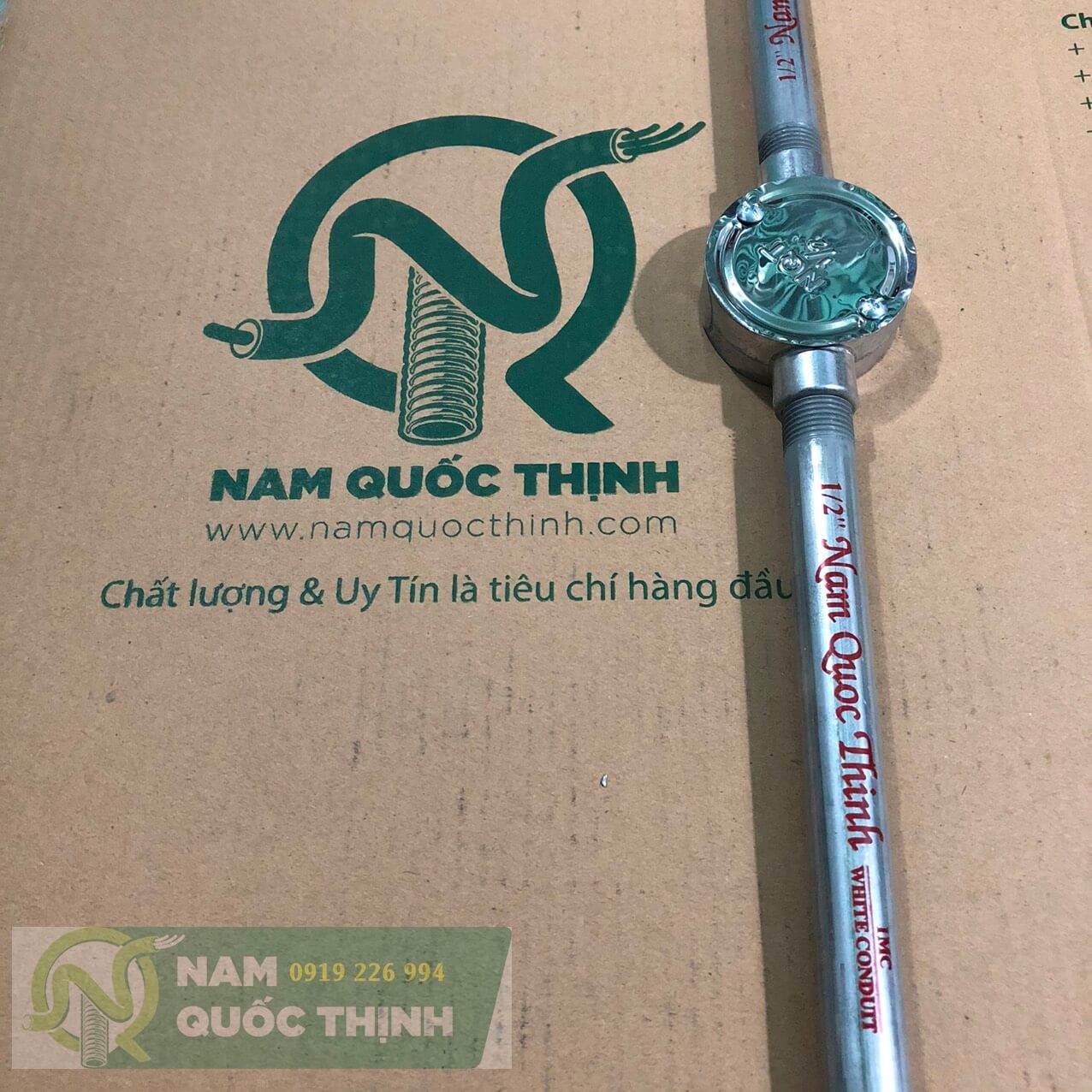

Hộp nối 2 ngã thẳng ống luồn dây điện ren IMC

Hộp nối 2 ngã thẳng ống luồn dây điện ren IMC 1/2"

Co Đúc 90 Độ Ống Thép Luồn Dây Điện Ren IMC Phi 21

Nhưng nơi nào sử dụng co đúc 90 độ với ống thép luồn dây điện ren IMC 1/2”(phi 21)

 đó các nơi không đi được đường thẳng không qua các điểm bằng phẳng hay đoạn đường dài mong muốn

 của mình đi đến điểm cuối cùng cần đi xuống hay gốc vuông tại các cột nhựa vuông (Square Column),hay thép v,tường bê tông hình chữ nhật

 Tên tiếng Anh Inspection Elbow Threaded 90 degree để được gọi là co đúc ren 90 độ nối ống ren IMC

Co đúc 90 độ ống kim loại luồn dây điện ren imc

Co đúc 90 độ ống kim loại luồn dây điện ren IMC phi 21

 Kẹp Ống Thép Luồn Dây Điện Ren IMC Phi 21 Không Đế

 Nếu như chúng ta đi qua về đầu nối ống imc vào box,khớp nối ống thép imc,hộp nối 2 ngã

 thẳng ống ren imc,hay co đúc 90 độ ống điện imc còn loại kẹp ống omega không đế giữa ống

 luồn điện thép ren imc sẽ giúp cho engineer giữa ống thật vững chắc bằng vít mỗi điểm lắp omega không đế ống imc sẽ cách nhau tầm 0.5M để cho nó cân bằng và không bị di chuyển đến các chỗ khác

 Lỗ bắt vít 2 bên của kẹp không đế ống IMC 1/2” là M6 có thể khoan vào tường

Kẹp ống không đế ống thép imc luồn dây điện

Kẹp ống không đế ống thép IMC luồn dây điện 1/2"

 gỗ hay bề mặt nhựa còn nếu khoan tường bê tông có thể bắt tắc kê nhựa kết nối với

vít cho an toàn hơn saddle without base là English để định nghĩa dùng để gọi kẹp không đế omega ống thép ren imc ống thép tráng kẽm luồn dây điện ren IMC 1/2” là một trong các size ống sắt IMC khác trong danh mục chúng tôi đang cung cấp

Mua ngay ống thép luồn dây điện ren IMC phi 21 tại thông tin bên dưới

Công Ty TNHH Thiết Bị Điện Nam Quốc Thịnh

Hotline: 0919 226 994 - 0917 80 3323

Website: www.ongthepimc.com

Email: namquocthinh@gmail.com

Fanpage: https://www.facebook.com/namquocthinh/

Địa chỉ trên Maps: Kho hàng, Văn phòng

Tác giả (Author): Nam Quốc Thịnh

Đường kính ngoài (Outside diameter): 20.7 mm - 1/2"

Độ dày (Thickness): 1.79 mm

Chiều dài (Length): 3.03 M
