Các Kích Thước Máng Lưới Inox Lắp Được Kẹp Nối

• Các Kích Thước Máng Lưới Inox Lắp Được Kẹp Nối
• Lượt xem: 12

Kích thước máng cáp lưới Inox phổ biến phù hợp với kẹp nối là: 50x50 mm, 100x50 mm, 150x50 mm, 200x50 mm, và 300x50 mm.

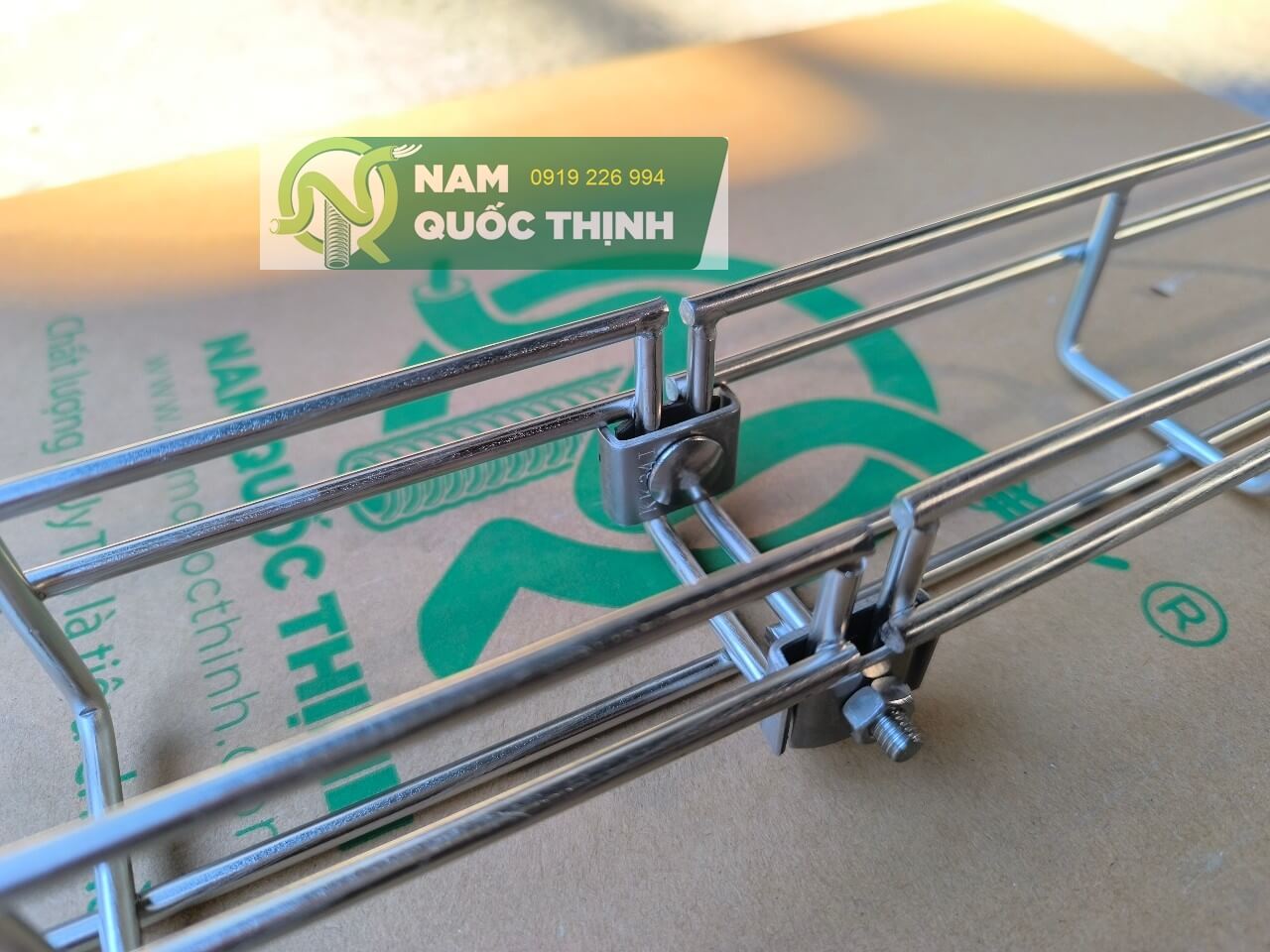

 Khớp kẹp nối hai cây máng lưới inox 50x50 mm

Các kích thước này đã bao gồm chiều ngang (W) và chiều cao (H) của máng lưới, có thể có các kích thước khác tùy theo yêu cầu, độ dài tiêu chuẩn 3m, và thép tròn 5 mm

Các kích thước máng lưới điện thông dụng phổ biến như hiện nay:

- 50 x 50 mm: Phù hợp cho các hệ thống cáp sợi nhỏ trong tòa nhà.

- 100 x 50 mm: Một kích thước thông dụng cho quản lý cáp hệ thống.

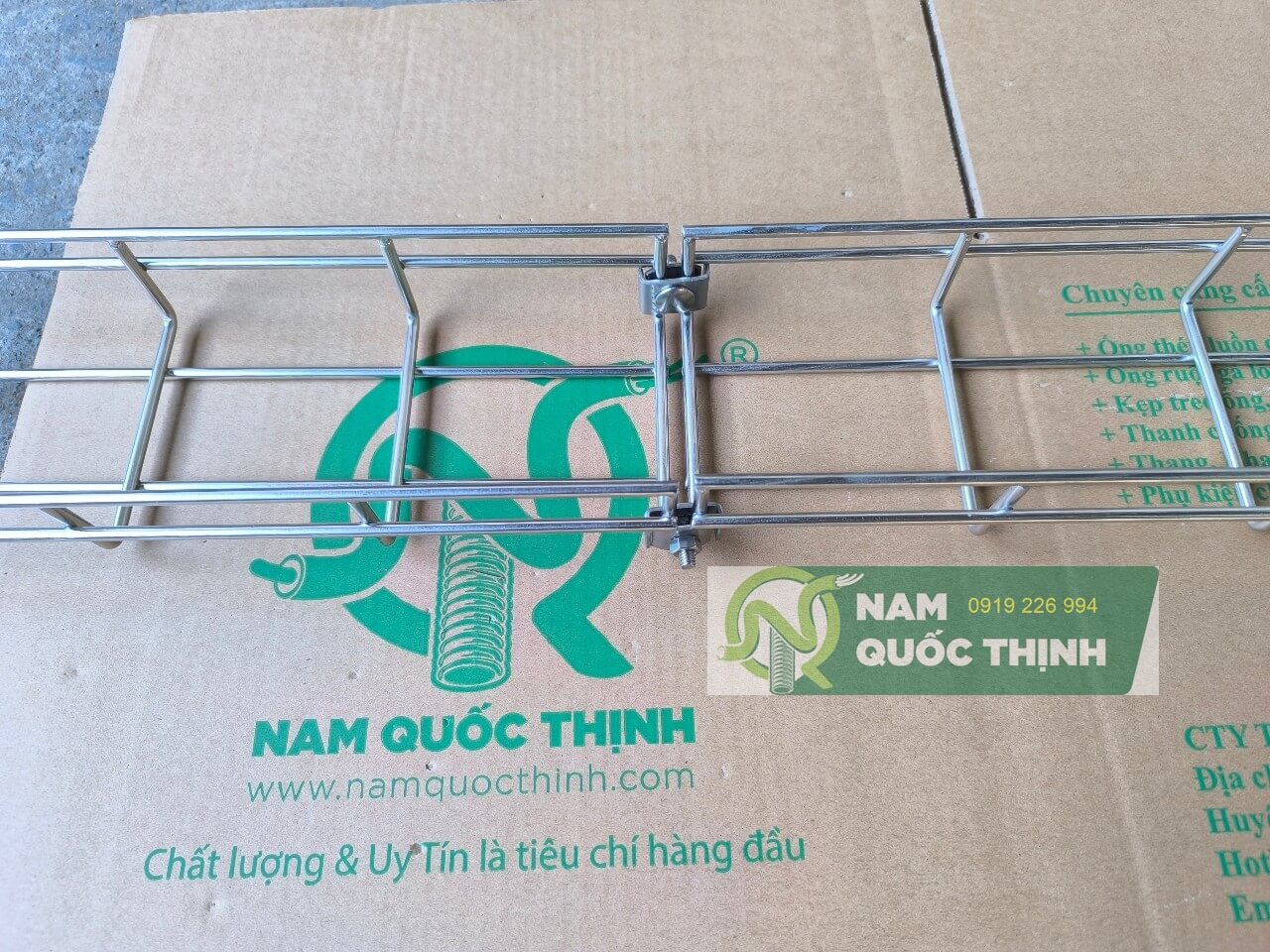

 Kẹp nối măng xong hai thành máng điện lưới inox W100xH50

- 100 x 100: Đi dây cáp nhỏ, dùng nhiều sợi dây cáp

- 150 x 50 mm: Kích thước phổ biến cho các ứng dụng dây cáp mạng LAN rộng hơn.

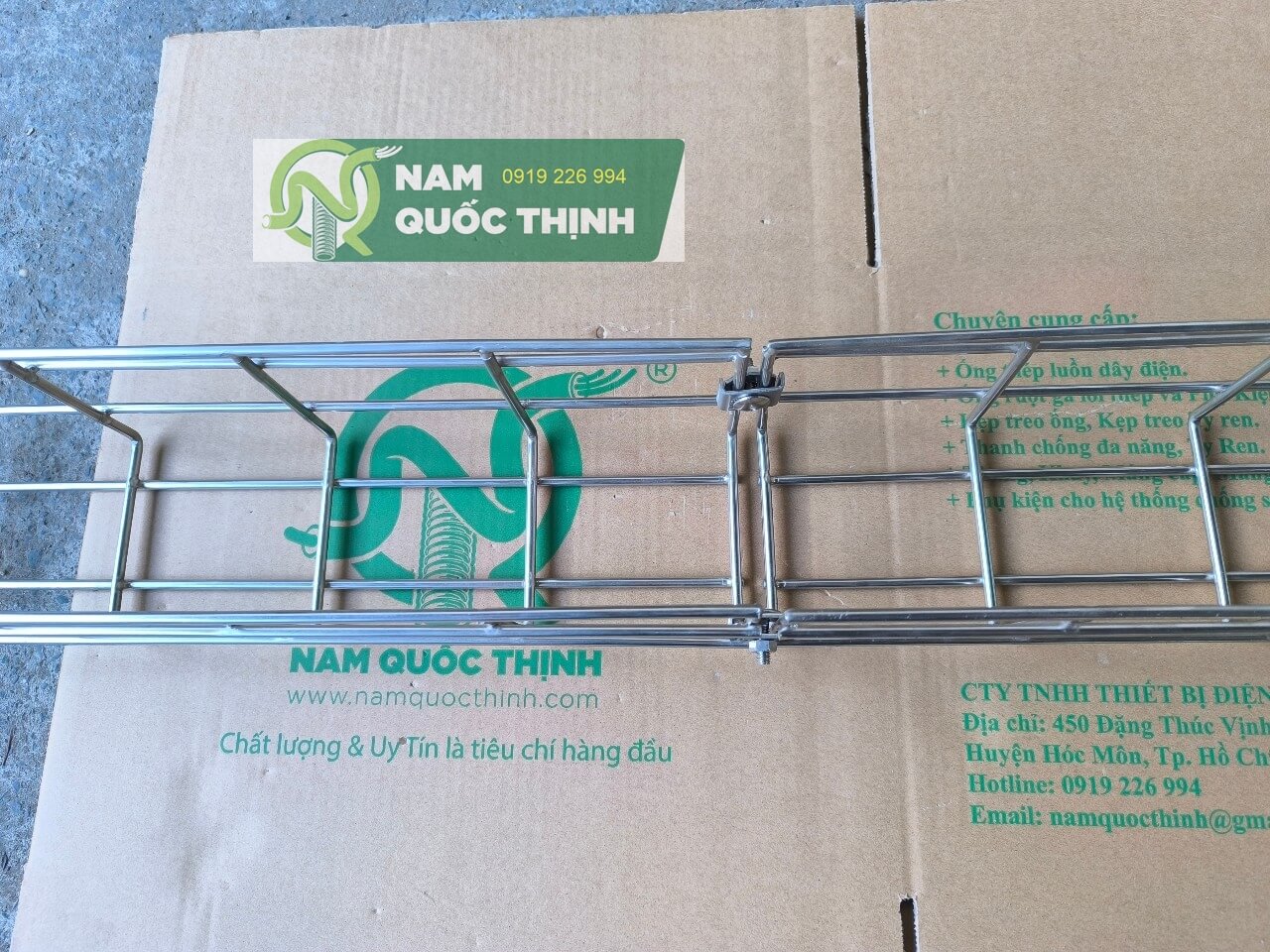

 Kẹp giữ hai máng cáp dạng lưới tròn inox 100x100 mm

- 200 x 50 mm: Thường dùng cho các dự án có lượng cáp lớn hơn nằm trên mặt phẳng.

- 300 x 50 mm: Kích thước này thích hợp cho các dự án có yêu cầu về không gian chứa cáp lớn.

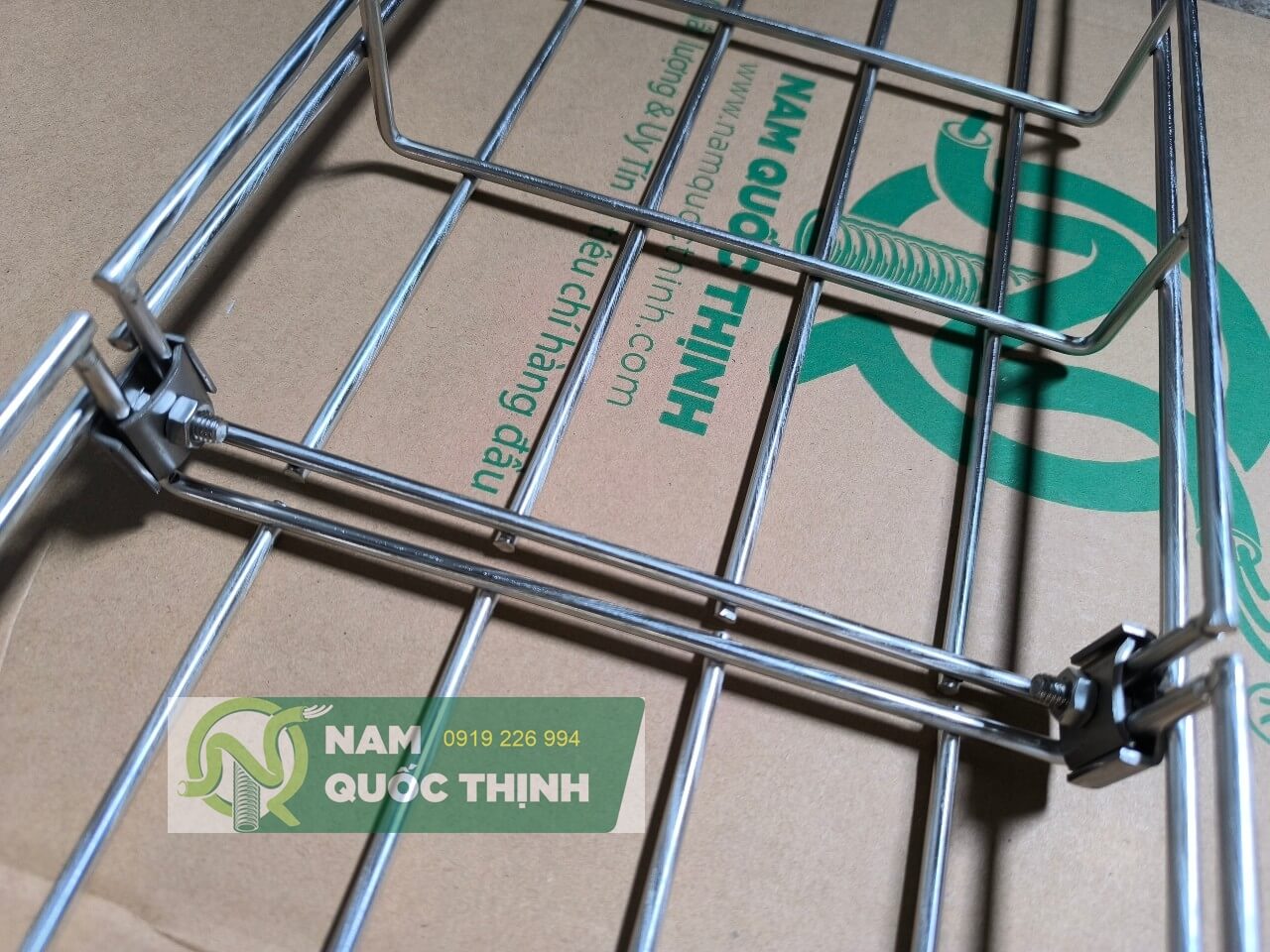

 Kẹp nối máng lưới inox 200x50 mm

Kích thước máng lưới cấu tạo: W x H (Rộng x Cao)

Ứng dụng:

Chọn kích thước phù hợp với số lượng và loại cáp cần lắp đặt.

1. Tùy vào nhà sản xuất, thì có thể thiết kế máng lưới theo cấu trúc hình dạng riêng của họ để lắp được phù hợp riêng biệt

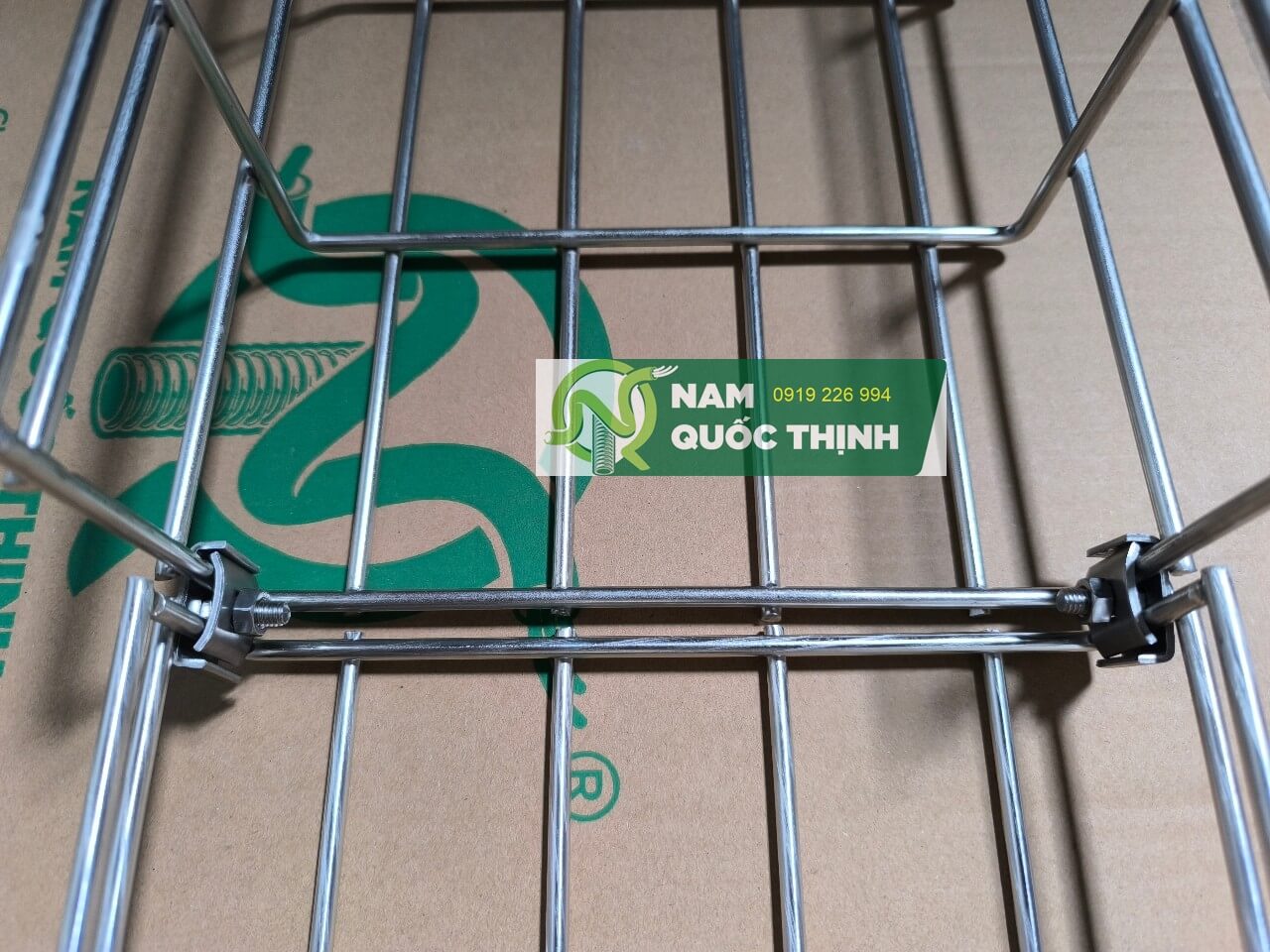

 Để lắp kẹp nối máng lưới inox, bạn cần sử dụng khớp nối và bulong để liên kết các đoạn máng lại với nhau một cách chắc chắn.

 Đầu tiên, bạn đặt các đoạn máng cạnh nhau, sau đó sử dụng khớp nối để định vị chúng, cuối cùng là dùng vít bulong bắt chặt qua các lỗ trên khớp nối và máng để đảm bảo sự liên kết bền vững.

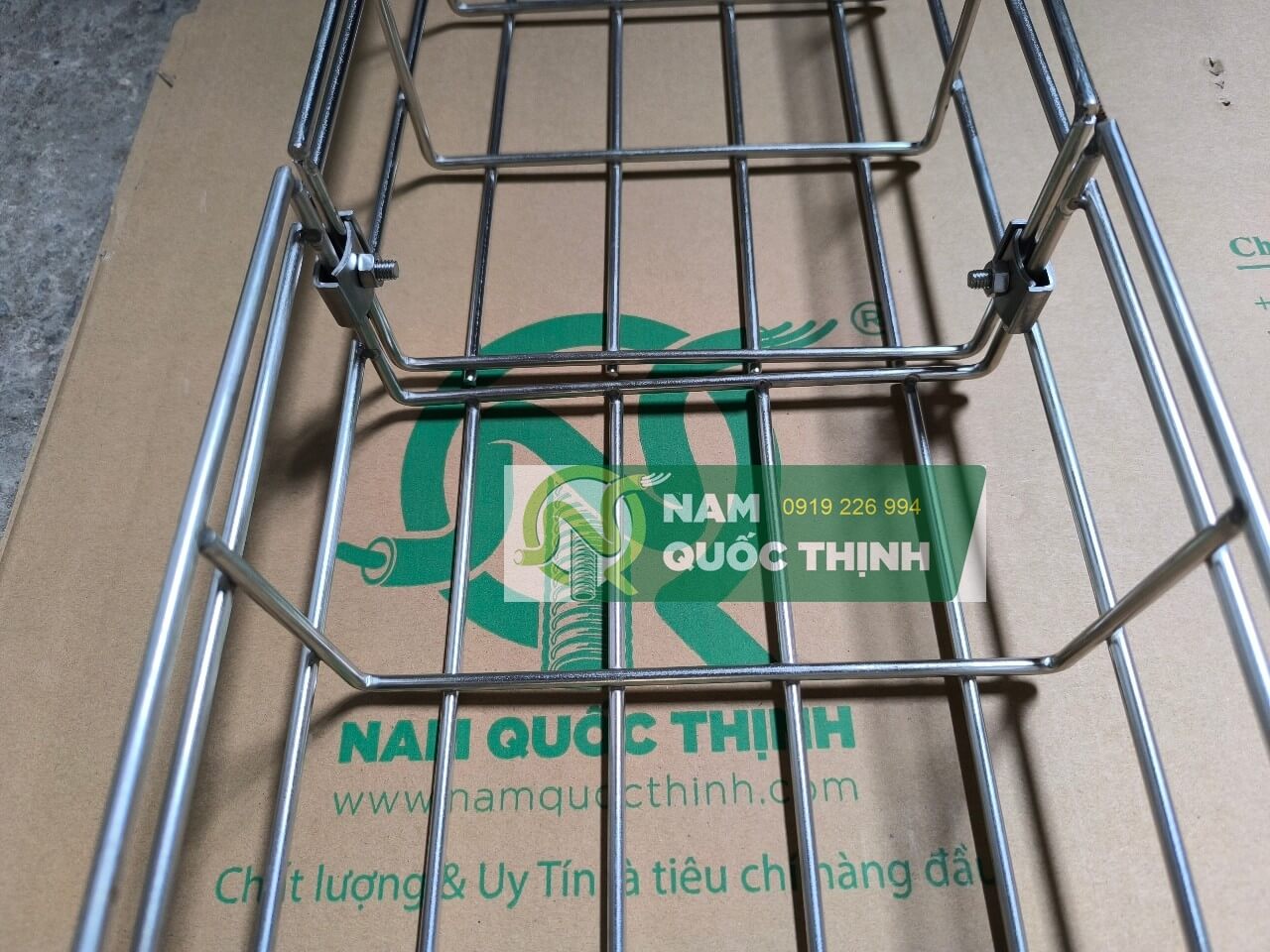

 Kẹp nối máng lưới inox 304 W200xH100

 Các bước thực hiện kẹp nối máng điện lưới:

 1. Chuẩn bị hai cây máng lưới:

 Cắt máng lưới theo độ dài cần thiết bằng máy cắt cầm tay, máy cắt máy của Bosch, Makita…

  2. Đặt các đoạn máng lưới:

 Đặt hai đoạn máng cần nối cạnh nhau, đảm bảo chúng thẳng hàng, có thể chọn chiều dài phù hợp với hệ thống điện

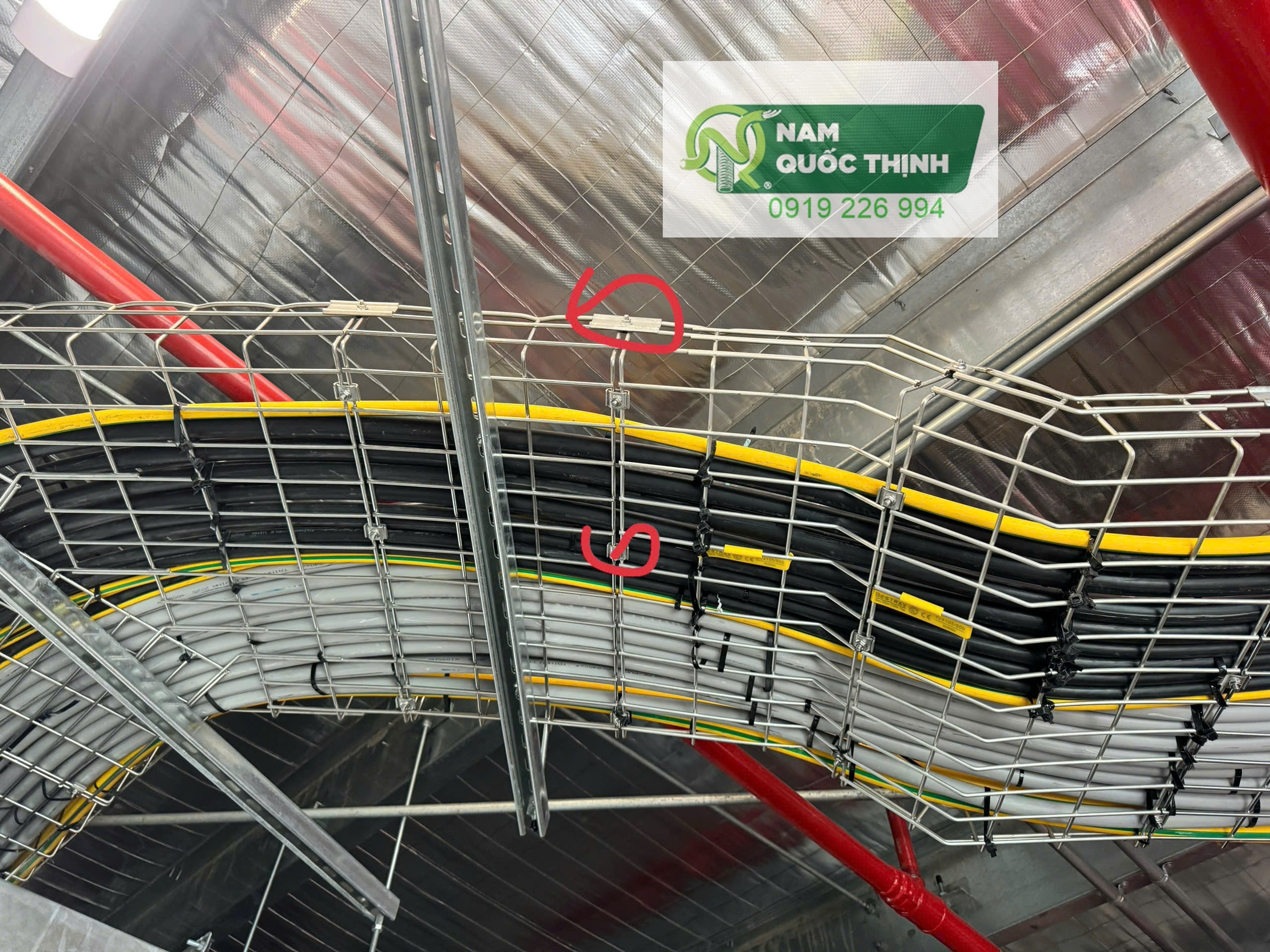

 Kẹp nối máng lưới inox 304 giữ máng cáp dạng lưới 600x50

 3. Sử dụng khớp nối:

 Đặt khớp nối lên trên và dưới các đoạn máng để giữ chúng ở vị trí., Hai bên kẹp nối là một mặt phẳng, có lỗ bắt bulong và giữ tán

 4. Bắt vít:

 Sử dụng bulong nhỏ M4 và dụng cụ phù hợp để bắt chặt các bulong qua lỗ trên khớp nối và máng lưới, đảm bảo các kết nối được vững đứng, và chắc chắn.
